VXLAN（Virtual eXtensible LAN，可扩展虚拟局域网络）是基于IP网络、采用MAC over UDP封装形式的二层 VPN技术。其本质与GRE类似，通过进一步封装实现隧道效果。

在学习VXLAN的报文结构等一系列具体知识之前，让我们看看RFC7348里是怎么说的：Virtual eXtensible Local Area Network (VXLAN): A Framework for Overlaying Virtualized Layer 2 Networks over Layer 3 Networks。
显然，相对于GRE是一项报文封装技术，VXLAN是一种overlay网络框架。这也就意味着他不仅仅是一种隧道技术，他将给出overlay网络下的一系列处理方案，比如以组播承载租户的ARP广播。

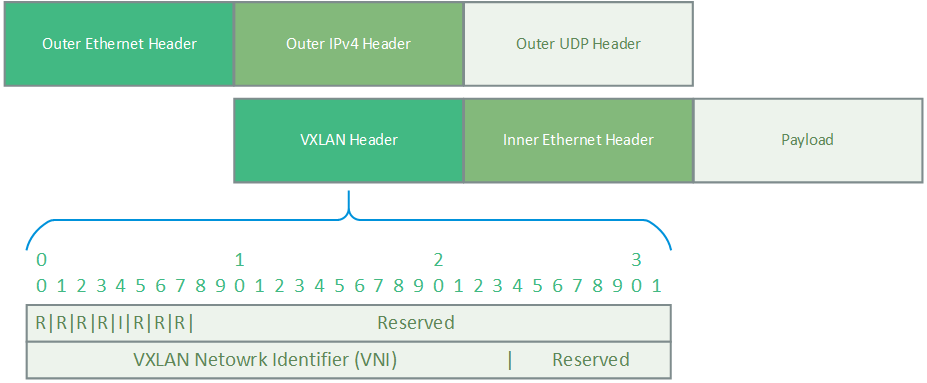

我们先来看看VXLAN的报文结构：


通过VXLAN Header字段中的VXLAN Network Identifier（VNI）实现overlay网络间报文的区分。当指定VNI时，8 bits的Flag标志位中的I标志位需置1，该段中设下的保留位R的值必须置0，而Header中其余的保留部分也必须置0。此外，VXLAN要求UDP目的端口号应该使用默认值4789，源端口号建议使用49152-65535（详见RFC文档）。同时，VXLAN也支持使用IPv6作为外层封装。
前文提到VXLAN提供的是overlay网络，除了以隧道方式传输数据，还有以下处理方式：

  • VTEP作为隧道的Endpoint在提供报文的封装及解封装之外，通过本地Mapping的方式减少了学习造成的隧道流量，此时VTEP可以任务实现了部分路由器的功能。
  • 对于未知的用户，仍需要有效的学习机制以减少广播对网络造成的负载。VXLAN使用组播来限制ARP广播仅在overlay子网内被处理，且组播能够有效控制泛洪规模。
  • 由于是overlay网络，在与公网连接时，需要通过VXLAN gateway与非VXLAN设备进行通信。

Overlay技术

前文提到的overlay，旨在通过在现有基础网络的框架下实现网络的虚拟化。通过网络虚拟化，使物理网络对云资源透明。故对于用户来说，只需要了解虚拟网络的信息即可，从而简化资源部署、迁移等操作的管理成本。目前在诸如VXLAN、NVGRE、STT等技术中，VXLAN是目前业界接受最广的方案之一。

实验

本实验环境与前文GRE隧道技术基本相同，实验拓扑、虚拟机信息等详细数据可见前文。区别在于隧道搭建时，使用VXLAN而不是GRE，包括流表设置命令也与之前相同，当然OVS在实际封装报文时设置的是VXLAN报文中的VNI字段。且本实验只对VXLAN报文封装进行了验证性试验。
VM1:

1
2
3
4
$ ovs-vsctl add-port br0 vtep1 -- set interface vtep1 type=vxlan \
option:remote_ip=192.168.5.238 option:local=192.168.5.23 \
option:in_key=flow option:out_key=flow
$ ovs-ofctl add-flow br0 'priority=10,in_port=local,actions=set_tunnel:10,output=2'

VM2:

1
2
3
4
$ ovs-vsctl add-port br0 vtep1 -- set interface vtep1 type=vxlan \
option:remote_ip=192.168.5.23 option:local=192.168.5.238 \
option:in_key=flow option:out_key=flow
$ ovs-ofctl add-flow br0 'priority=10,in_port=local,actions=set_tunnel:10,output=2'

在VM1 ping VM2，通过Wireshark在VM1 eth0抓取相关报文，结果如下列图例所示。
p.s. wireshark可能无法正常decode报文的VXLAN header，可通过在对应报文右键Decode As...手动设置。

VTEP为通过组播实现广播控制，所以需要使用IGMP协议加入组播组。如Figure 1所示，VTEP 192.168.5.23以EXCLUDE模式加入组播组。但是本实验中未进行组播配置，故VTEP间将不会使用组播功能。

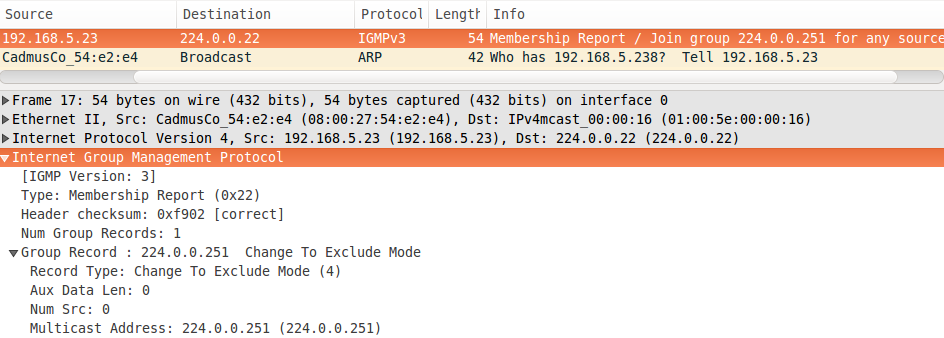

Figure 1: IGMP packet of VTEP

如Figure 2所示，VTEP对于转发网络可视为正常用户，在同一子网内直接进行交换。相对的，在VTEP间通过ARP学习保证之间的连通性后，VTEP对用户层面的ARP进行封装，并发送至对端VTEP。由于未启用组播功能，故外层封装报文仍未点对点的通信。

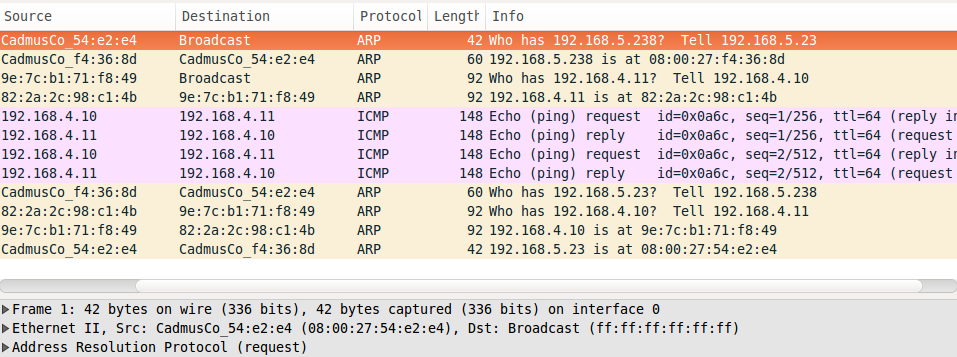

Figure 2: ARP packet of VTEP

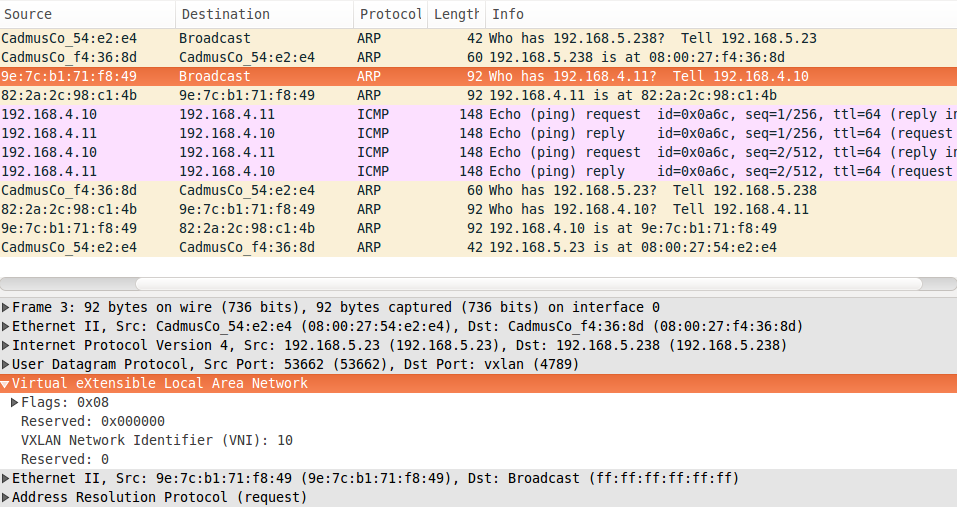

Figure 3: ARP packet of VM

在VM间完成ARP学习后，ICMP报文的封装方式与ARP报文相同。其中Flag=0x08，即标志位中的I位置1，同时附加了自定义的VNI值为10，与流表设置内容相符。

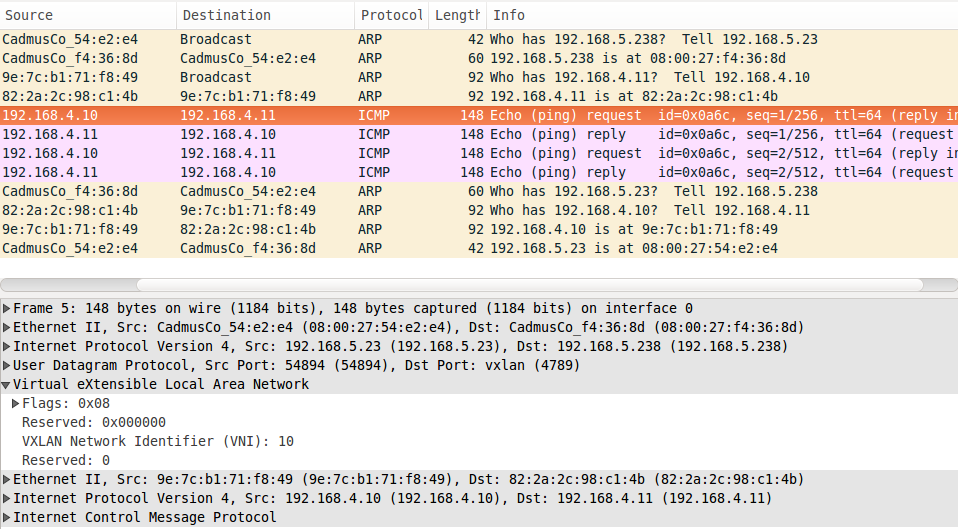

Figure 4: ICMP packet of VM

结论

与GRE技术的比较，仅从抓包结果来看，两者都是以隧道方式进行通信。而其关键区别在于网络模型的设计上，相较于GRE的边缘设备，VXLAN中的VTEP提供了更为丰富的功能。究其本质原因，GRE在设计之初便是穿越现有网络的点对点通信方案，外层封装方案是行之有效的。当将其运用至云环境时，广播报文的处理等问题使其难以满足实际部署需求，而催生出VXLAN为代表的overlay技术。

p.s. OpenStack wiki对于VXLAN和GRE方案区别的简要描述:

  • Current OVS GRE implementation replicates broadcasts to every agent, even if they don’t host the corresponding network.
    OpenStack_L2_population_GRE.svg
  • VXLAN implementation can map all the networks broadcasts to a single multicast group (as proposed in vxlan-linuxbridge)
    OpenStack_L2_population_VXLAN.svg

虽然设计看似很完善，但仔细考虑在实际部署中VXLAN也存在着或多或少的问题。比如在使用组播功能时，为实现隔离每个子网要求拥有独立的组播组信息。由于组播用户需要控制器以维护组播信息，路由器对于组播组的管理能力便极大限制了子网的数量。

上文的实验部分只涉及了VXLAN的数据部分，即用户的数据封装。对于其管理平面，即VTEP间信息的学习（如VTEP A中用户X希望访问远端用户Y，故需获取Y所在的VTEP位置以封装对应的VXLAN报文），在RFC文档中给出的是组播学习方案。目前，业界对于VXLAN控制平面的处理常采用以下方式：

  • 组播
  • SDN控制器

相对于组播方案规模的限制，SDN方案便于扩展的特性使其具备一定优势，如OpenStack中使用L2 population功能实现VTEP间的信息同步。其实当采用SDN方案时，问题的关键便从网络的数据平面转移到了控制平面上，如在大规模部署时如何能够让VTEP间更快地学习到需要的信息。而究其根本，仍旧是大规模云环境的部署所带来的“大”量IP/MAC/用户等信息使得现有设备难以满足需求。
